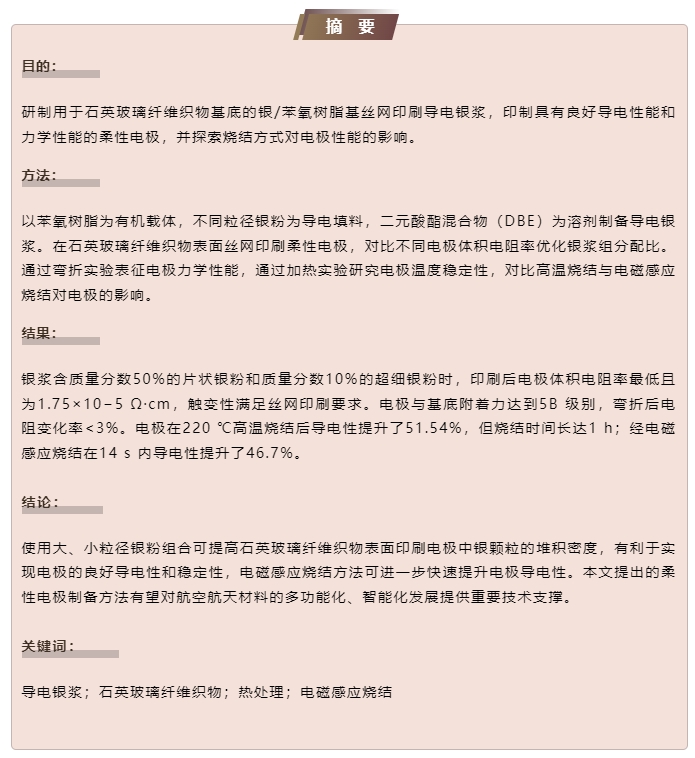

近年來，隨著電子工業的迅猛發展，可變形、耐彎折、易加工的柔性電路及其器件逐漸引起重視[1]。石英玻璃纖維織物，又名石英玻纖布，具有高強度、絕緣、耐溫、柔性、多孔等特征，是航空、航天用玻璃纖維增強樹脂復合材料的主要力學增強材料之一[2]。以石英玻璃纖維織物為柔性襯底制備柔性電路，可為傳統航空、航天材料賦予新功能，有望對航空、航天飛行器的減重和設計優化提供重要技術支撐。柔性電極是柔性電路的重要組成單元，開展石英玻璃纖維織物表面高質量柔性電極制備技術的研究，對印刷電子技術在航空航天領域的發展和應用推廣具有重要意義。
導電銀漿是由銀粉、黏結劑、溶劑、助劑組成的高密度懸浮體系，可經過絲網印刷方法印制于柔性襯底表面，用于柔性電極的制備。導電銀粉形狀包括片狀、球形以及樹枝狀等，其主要作用是賦予銀漿印刷墨層較高的導電能力。黏結劑通常為環氧樹脂、苯氧樹脂、聚氨酯、丙烯酸樹脂中的一種或幾種，將其溶解于溶劑中形成有機載體，主要作用是黏結導電銀粉，并增強印刷墨層與基底的結合強度。在導電銀漿制備與應用的研究領域，國內外學者主要關注提升導電性、基底結合力以及柔韌性。在提升墨層導電性能方面，常用方法是對銀粉進行表面處理[3]、使用納米級銀顆粒[4]或在片狀銀粉中摻雜小粒徑銀顆粒。在提升墨層與基底結合力方面，通常選用與基底黏附性能良好的樹脂[5-6]以及對樹脂增韌[7]。
不同于PI、PET 等傳統致密基材，石英玻璃纖維織物具有網孔編織結構，網孔平均直徑為20 μm，基于小尺寸銀顆粒、低黏度的導電銀漿在印刷時極易滲透穿過織物網孔，造成固化后電極導電性降低，需選擇合適尺寸的銀顆粒并調控導電漿料組分比例，以實現良好的印刷性能，進而提高電極的導電性能。另外，該織物具有較好的耐高溫性，在400 ℃仍可保持較高的力學性能，研究人員可利用其較好的耐高溫性調整電極固化與燒結策略，以電磁感應燒結方式實現電極部位的快速燒結。該方法的原理是利用交變磁場在閉合導電通路中產生感應電動勢和交變感應電流，并以焦耳發熱形式快速提升導電通路的溫度[8-10]，且對無印刷導電通路的基底部位幾乎不加熱，因此該方法在保證電極被高效燒結同時對石英玻璃纖維織物基底產生的熱損傷較小。
本文選取典型航空、航天復材用力學增強柔性材料石英玻璃纖維織物為基底，以微米級片狀銀粉為主體導電填料，以小粒徑超細銀粉與樹枝狀銀粉作為輔助導電填料，以與石英玻璃纖維黏結牢固、韌性好的苯氧樹脂作為有機載體，通過研究銀粉形貌、銀粉摻雜量對銀漿導電性的影響，制備出一種電學、力學性能俱佳的導電銀漿，經185 ℃加熱固化后得到柔性電極，研究并對比高溫?zé)Y(jié)與電磁感應燒結2 種燒結方法對電極性能的影響，通過電磁感應燒結方法快速提升柔性電極的導電性。
主要材料：片狀銀粉P-01、超細銀粉C-01、片狀銀粉P-03L、樹枝狀銀粉TDB-7，廣東羚光新材料股份有限公司；DBE 溶劑，元利化學集團股份有限公司；苯氧樹脂，Mw=50 000，大連連晟貿易有限公司；石英玻璃纖維織物，湖北菲利華石英玻璃股份有限公司。
主要儀器：EXAKT 50 三輥研磨機，德國艾卡特公司；ZYMC-350VS 非介入式材料均質機，深圳市中毅科技有限公司；RTS-9 四探針電阻測試儀，廣州四探針科技有限公司；HP-4060FV 絲網印刷機，東莞好合機械有限公司；SU8020 掃描電子顯微鏡，日本HITACHI 公司；MCR302e 流變儀，安東帕（上海）商貿有限公司；DHG-9070A 電熱鼓風烘箱，上海一恒科學儀器有限公司；DS12-35 恒溫電熱板，天津市萊玻特瑞儀器設備有限公司；3500 W 電磁爐，中山市歐國電器有限公司。

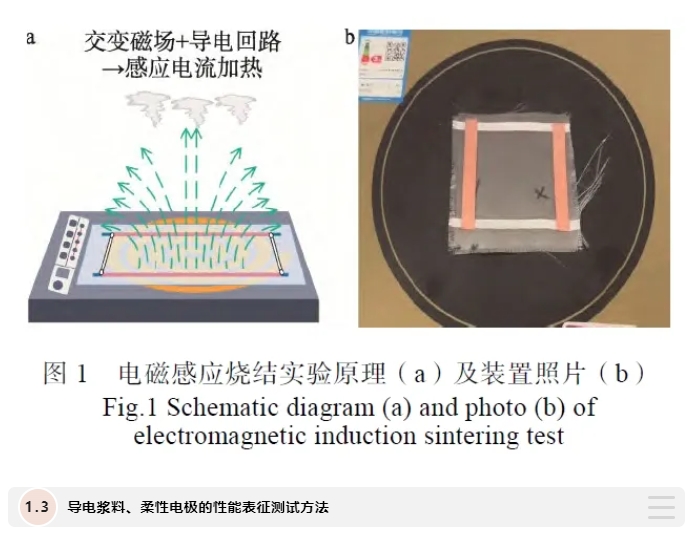

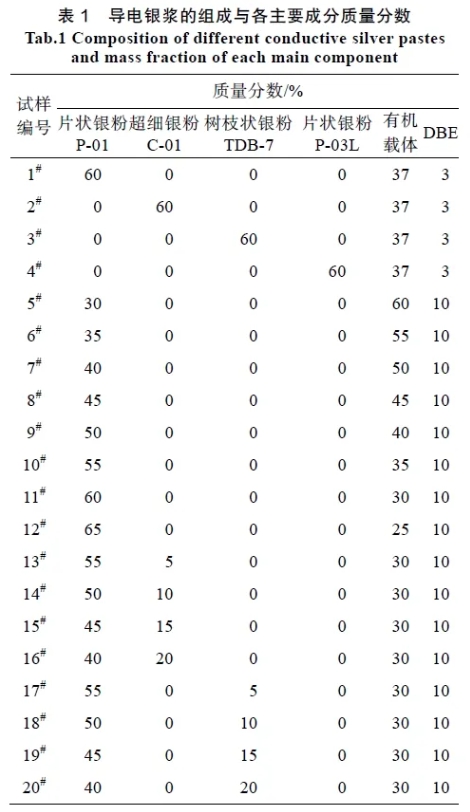

1.2.1 有機載體的制備稱取3 g 苯氧樹脂和7 g DBE 溶劑并加入錐形瓶中，在75 ℃水浴、轉速為300 r/min 的攪拌條件下溶解5 h，使用非介入式材料均質機將上述液體高速旋轉消泡和進一步混勻，得到有機載體備用。1.2.2 銀/苯氧樹脂基導電銀漿的制備如表1 所示，按比例稱量一定量的銀粉、有機載體、DBE 溶劑，將有機載體和DBE 溶劑在燒杯中攪拌均勻，隨后加入銀粉，靜置3 h，隨后轉移到非介入式材料均質機中均質。使用三輥研磨機對均質后的漿料進行研磨，使得銀粉在銀漿中分散均勻，研磨5遍后得到導電銀漿。1.2.3 電極的制備將石英玻璃纖維織物平鋪在印刷機承印平臺表面后，調整刮刀角度為60°，調整網距為3 mm，在一定印刷壓力下將導電銀漿刮印在石英玻璃纖維織物表面。將印刷好的織物置于185 ℃烘箱中，加熱30 min 使導電銀漿固化，完成印刷電極的制備。1.2.4 電極的燒結高溫?zé)Y(jié)：經過固化后（185 ℃、30 min）的電極放置于恒溫電熱板表面，根據實驗設計將燒結溫度設定在210~250 ℃，時間設定在1~5 h。電磁感應燒結：電磁感應燒結裝置示意圖及實物照片如圖1 所示。按圖1b 所示實驗照片示例，組裝電磁感應燒結實驗裝置，使用2 個金屬片（本實驗使用銅片，長度為100 mm、寬度為10 mm、厚度為1 mm）、導電銅膠帶（雙面帶導電膠）與印刷在石英玻璃纖維織物表面且經過固化后（185 ℃、30 min）的2 條平行電極黏接為閉合導電矩形，將閉合導電矩形放置于電磁爐表面中心位置，設定電磁感應燒結功率為0.5 kW，啟動電源后計時14 s 停止燒結，并移除銅片和導電銅膠帶。按本文實際研究順序列出表征導電漿料、電極性能的測試方法如下。1）電極導電性能測試：利用四探針電阻測試儀與共聚焦顯微鏡測量電極表面的電阻與厚度，計算導電銀漿的體積電阻率ρ。2）銀漿流變性能測試：利用流變儀測試導電銀漿的黏度曲線、振幅掃描曲線、3ITT（Three Interval Thixotropy Test）曲線。3）銀漿熱重分析：利用熱重分析（TGA）分析銀漿的固化溫度與電極的服役溫度范圍。4）樹脂熱穩定性測試：對銀漿中使用的苯氧樹脂原材料進行熱穩定性測試。將2 組苯氧樹脂顆粒樣品放置于玻璃片表面，分別在220 ℃或250 ℃下加熱5 h，冷卻至室溫后，將融化后黏接在玻璃片表面的苯氧樹脂90°豎直放置于烘箱中，豎直狀態下分別在220 ℃或250 ℃下加熱1 h 并觀察其是否流淌。相機拍照記錄加熱前后樹脂外觀。5）電極耐彎折性能測試：在石英玻璃纖維織物表面制備一條電極，使用電阻儀測試印制電極的首尾兩端電阻R1。在電極長軸方向等間距取5 個點作為彎折位置，將直徑為8 mm 的圓棒垂直于電極長軸放置在彎折位置，電極繞圓棒1 周，持續60 s 后電極恢復平鋪。測量電極首尾兩端電阻R2。|R2?R1|/R1 為彎折前后電極的電阻變化率，用于評判電極的耐彎折性能。6）電極附著力測試：根據GB/T 9286—2021《色漆和清漆 劃格試驗》對電極與基底織物附著力進行表征。7）電極燒結前后導電性測試與微觀形貌表征：利用四探針電阻測試儀測量燒結前后電極的表面電阻。使用掃描電鏡對電極未燒結區域與電磁感應燒結區域拍攝顯微照片，并觀察形貌變化。本文進行的實驗研究總體分為2 個階段。第1 階段以印制電極體積電阻率為唯一指標篩選、優化導電銀漿配比，對20 組控制變量配比制備的導電銀漿印制電極進行導電性測試，得到優選配比銀漿（表1 中14 號導電銀漿），明確了下一階段的研究對象。第2階段圍繞該優選銀漿的應用性進行研究，主要對該優選銀漿的流變性能、熱穩定性能，以及該銀漿印制電極的力學性能、燒結特性進行研究。因此第2 階段的研究對象僅包含第1 階段優選導電銀漿及其印制電極，不再涉及其余19 組配比銀漿。導電性能是電極最重要的評價標準。高導電電極能夠有效地傳導電流，從而降低器件使用中的能量損耗，顯著提高器件工作效率[11-14]。對導電填料的粒徑、形貌、質量分?jǐn)?shù)以及組成比例進行控制變量實驗與導電性能表征對比，直至優選導電漿料的配比。2.1.1 銀粉形貌與粒徑對導電性的影響控制銀質量分?jǐn)?shù)為60%不變，單獨選擇一種銀粉來制備導電銀漿，通過導電性對比篩選出導電銀漿的主要導電填料。圖2a 反映了銀質量分?jǐn)?shù)為60%時，不同粒徑與形貌的銀粉制得的銀漿（表1 中1~4 號樣品）固化后體積電阻率的差異。當導電填料質量分?jǐn)?shù)為60%時，僅使用超細銀粉C-01（2 號樣品）、樹枝狀銀粉TDB-7（3 號樣品）、粒徑6.57 μm 片狀銀粉P-03L（4 號樣品）、粒徑12.6 μm 片狀銀粉P-01（1號樣品）作為導電填料制成的導電銀漿，其印刷電極體積電阻率依次減小。原因是相同銀質量分?jǐn)?shù)下，相較于超細銀粉和樹枝狀銀粉點接觸的方式，片狀銀粉在固化后的電極中接觸情況主要為面接觸，接觸面積相對較大，使用片狀銀粉能夠明顯降低電極的體積電阻率。而同為片狀銀粉，第1 號銀漿樣品與第4 號銀漿樣品導電性能的差異來源于銀粉粒徑大小，在電極中平均粒徑為12.6 μm 的銀粉（第1 號樣品）導電距離小于平均粒徑為6.57 μm 的銀粉（第4 號樣品）；并且當粒徑減小時，銀粉的表面能升高，不利于銀粉在銀漿中分散，可能造成導電性能下降。因此本文選用P-01 型號片狀銀粉作為銀漿的主要導電填料，并以此為基礎進一步探索銀粉質量分?jǐn)?shù)、不同類型銀粉摻雜對銀漿電極導電性能的影響。2.1.2 銀粉質量分?jǐn)?shù)對銀漿導電性的影響以P-01 型號片狀銀粉為唯一導電填料，控制變量制備不同銀粉質量分?jǐn)?shù)銀漿記為表1 中5~12 號樣品，分別測試不同樣品印刷電極的體積電阻率，以確定本體系導電銀漿最適宜的銀的質量分?jǐn)?shù)。圖2b反映了銀漿固化后體積電阻率與銀質量分?jǐn)?shù)的關系，隨著銀粉質量分?jǐn)?shù)的增加，電極的體積電阻率不斷降低。這是因?yàn)殂y粉質量分?jǐn)?shù)增加提高了電極的致密程度，使得導電通路不斷增加。當銀質量分?jǐn)?shù)為40%~45%時，導電性隨銀質量分?jǐn)?shù)的增加提升效果最明顯，因此該銀漿印刷電極導電性發生突變的銀質量分?jǐn)?shù)臨界值在40%~45%，即滲流閾值在40%~45%。進一步提升銀質量分?jǐn)?shù)，銀漿印刷電極的導電性沒有明顯的增強，直到銀質量分?jǐn)?shù)為65%制成的銀漿（12 號樣品）黏度過大不適宜絲網印刷的應用，故本文中選用的最佳銀的質量分?jǐn)?shù)為60%，該質量分?jǐn)?shù)條件下銀漿（11 號樣品）印刷電極的體積電阻率為2.95×10?5 Ω·cm。2.1.3 摻雜小粒徑銀粉對銀漿導電性的影響固定銀的質量分?jǐn)?shù)為60%，以P-01 型號片狀銀粉為主要導電填料，配置含不同比例超細銀粉（表1中13~16 號樣品）和樹枝狀銀粉（表1 中17~20 號樣品）摻雜型導電銀漿，分別測試不同樣品的電阻率，篩選本體系導電銀漿導電填料的最優配比。如圖2c和圖2d 所示，摻雜超細銀粉（13~16 號樣品）與樹枝狀銀粉（17~20 號樣品）均能夠明顯提升銀漿的導電性，這是因?yàn)樾×姐y粉能夠填補大粒徑片狀銀粉之間的空隙，形成更多導電通路。對3 種典型配比銀漿印刷電極進行掃描電鏡觀察并對比發現，如圖2e（僅含片狀銀粉，11 號樣品）、圖2f（摻雜10%超細銀粉C-01，14 號樣品）、圖2g（摻雜10%樹枝狀銀粉TDB-7，18 號樣品）的掃面電鏡照片所示，尺寸較小的超細銀粉或樹枝狀銀粉可以分散在大粒徑片狀銀粉之間。當摻雜10%超細銀粉（14 號樣品）或10%樹枝狀銀粉（18 號樣品）時，2 組銀漿印刷電極體積電阻率均達到最低， 分別為1.75×10?5 Ω·cm 和1.81×10?5 Ω·cm。隨著摻雜銀粉比例不斷上升，體積電阻率開始升高，其原因可能是小粒徑銀粉易團聚，隨著小粒徑銀粉在銀漿中的質量分?jǐn)?shù)增多，銀粉發生了團聚現象，未起到連接片狀銀粉的作用[15]。至此，已通過控制變量實驗法對20 組配方導電銀漿印刷電極的導電性能進行了對比，結果表明14號樣品銀漿的導電性能最佳。因此，本文關于導電銀漿及電極的全部后續實驗均以14 號樣品及其印刷電極作為研究對象。2.2.1 銀漿流變性能分析銀漿的流變性能包括黏度、強度、穩定性、觸變性等，與印刷電極的質量及工藝適應性密切相關，因此對14 號樣品開展銀漿流變性能進行表征。導電銀漿的黏度數值可用于表征其內部抗拒流動的阻力。銀漿中銀粉的形貌、粒徑、在黏結相中的分散情況以及稀釋劑的質量分?jǐn)?shù)、種類都會影響銀漿的黏度。14 號銀漿樣品的黏度-剪切速率曲線如圖3a所示。銀漿在低剪切速率下的黏度較高，剪切速率為0.1 s?1 時油墨的黏度為263.83 Pa·s。低剪切速率下黏度可以反映銀漿的抗沉降能力，其值越高，銀漿抗沉降能力越好，具有更好的存儲性能[16]。隨著剪切速率的增高銀漿的黏度迅速下降，剪切速率為1 000 s?1 時油墨的黏度為13.79 Pa·s。通過振幅掃描方法，測量在固定頻率下銀漿的儲能模量、損耗模量隨應力或應變的變化曲線，以表征銀漿的強度、穩定性。如圖3b 和圖3c 所示，根據模量-應力曲線可得出銀漿的屈服應力為8.01 Pa，是14號銀漿樣品開始流動的臨界應力，該臨界應力是表征漿料強度和穩定性的關鍵指標[16]。實驗結果表明，14號銀漿樣品具有較好的強度和穩定性，其原因是該銀漿主要導電填料為微米級片狀銀粉，銀粉之間較大的接觸面積使銀漿空間結構更為穩定，需要較高的屈服應力破壞該結構[17-18]。3ITT 曲線表示銀漿的破壞與恢復性能，能夠反映樣品的觸變性，根據3ITT 曲線計算可得出14 號樣品的觸變指數，即低剪切速率（0.1 s?1）下銀漿黏度與高剪切速率（1 000 s?1）下銀漿黏度的比值Δη。如圖3d所示，實驗結果表明14 號銀漿樣品在受到高速率剪切后黏度迅速變小，在低速率剪切時黏度迅速升高，根據曲線可計算出銀漿的觸變指數為190.06/3.62=52.50。具有高觸變指數的銀漿會在絲網印刷刮刀啟動后黏度迅速減小，并在停止印刷后黏度迅速恢復，因此實驗結果表明14 號樣品銀漿在絲網印刷過程中可順利通過印版網孔，且能夠避免銀漿印刷終止后在基底纖維毛細作用下發生流動，從而影響印刷精度。2.2.2 銀漿及苯氧樹脂熱穩定性能分析14 號樣品銀漿主要由銀、溶劑、苯氧樹脂組成，通過對銀漿、苯氧樹脂進行熱穩定性分析能夠確定電極的固化溫度范圍與服役溫度上限，該結果對新型柔性電路的工藝參數設計與使用允許范圍確定提供了重要支撐。銀漿的熱失重曲線如圖4a 所示，實驗結果表明，銀漿所含溶劑于182 ℃以上完全揮發，苯氧樹脂在330 ℃以上開始分解，因此適當高于182 ℃的固化溫度均可以保證溶劑有效揮發。 進一步對苯氧樹脂的長時間受熱穩定性進行對比實驗。如圖4b 所示，苯氧樹脂在220 ℃加熱處理5 h 過程中具有一定流動性，但在冷卻至室溫后再次加熱至220 ℃時不再具有流動性，形狀無明顯變化。如圖4c 所示，苯氧樹脂在250 ℃加熱處理5 h 過程中具有一定流動性，隨加熱時間增加，老化變黃程度逐漸加深，在冷卻至室溫后再次加熱至250 ℃時仍具有部分流動性，形狀發生明顯變化。苯氧樹脂在有氧條件下加熱至200 ℃以上發生熱氧老化反應，生成多烯基結構、醌型或環化共軛氮氧化物等顯色物質，顯現出可見的顏色[19]。在圖4c 所示250 ℃苯氧樹脂加熱實驗中顯現為樹脂由無色熱氧老化為黃色。圖4 所涉及的全部熱穩定性實驗結果表明，14 號樣品銀漿印刷電極可在182 ℃以上完全固化，因此文中使用的固化溫度185 ℃是適宜的；14 號樣品印刷電極在220 ℃時可以長時間保持性能穩定，而在250 ℃環境中會加速老化并且形狀發生明顯變化，因此使用該銀漿印刷電極的后續加工、長期服役環境溫度應不超過220 ℃。若該電極長時間處于250 ℃環境中，其穩定性能將發生衰減。由于柔性電極在儲存、運輸、加工、服役時可能受到彎折應力，進而出現電極脫落、斷裂或分層的現象，影響柔性電極的使用壽命、可靠性以及使用性能。因此耐彎折性能和附著力是評價柔性電極力學性能的重要指標。2.3.1 電極的耐彎折性能耐彎折性能良好的柔性電極在發生形變后可保持良好的電性能與穩定性，不易發生斷裂、裂紋等損壞，能夠減少使用過程中的損壞風險。實驗結果表明，彎折前電極兩端電阻R1 為1.280 Ω，彎折后電極兩端電阻R2 為1.315 Ω，電阻變化率|R2?R1|/R1 為2.7%。彎折前后電極表面無肉眼可見變化，即可得出彎折對電極導電性影響較小，電極的耐彎折性能較好。2.3.2 電極與石英玻璃纖維織物的附著力附著力是評價電極力學性能的另一個重要指標，與基材附著力差的電極易在磕碰、沖擊、摩擦后出現脫落開裂的問題，影響器件的正常使用。根據GB/T9286—2021《色漆和清漆劃格試驗》對石英玻璃纖維織物表面的電極進行百格測試，墨層并無剝離脫落，如圖5 所示，附著力達到5B 級別，即電極與石英玻璃纖維織物附著力良好。 燒結處理指在導電墨層固化后，對其繼續進行更高溫度的加熱處理。通過熱處理可以使電極中的殘留溶劑揮發更徹底，有機載體進一步收縮甚至分解，帶動電極中的銀顆粒緊密接觸或熔接，形成更緊密的導電網絡，可以顯著提高導電性。本文對比了高溫?zé)Y(jié)與電磁感應燒結2 種燒結方式對電極的導電性提升作用。2.4.1 高溫?zé)Y(jié)實驗如圖6a 所示，相同加熱時間（1 h）下，不同溫度加熱條件下，電極體積電阻率均有下降，即電極導電性均有不同程度的提升。其中210 ℃加熱1 h 后電極導電性提升了35.9%，220 ℃以上加熱1 h 對電極導電性提升較高，導電性提升了51.54%，250 ℃加熱后導電性提升最明顯，為54.08%。

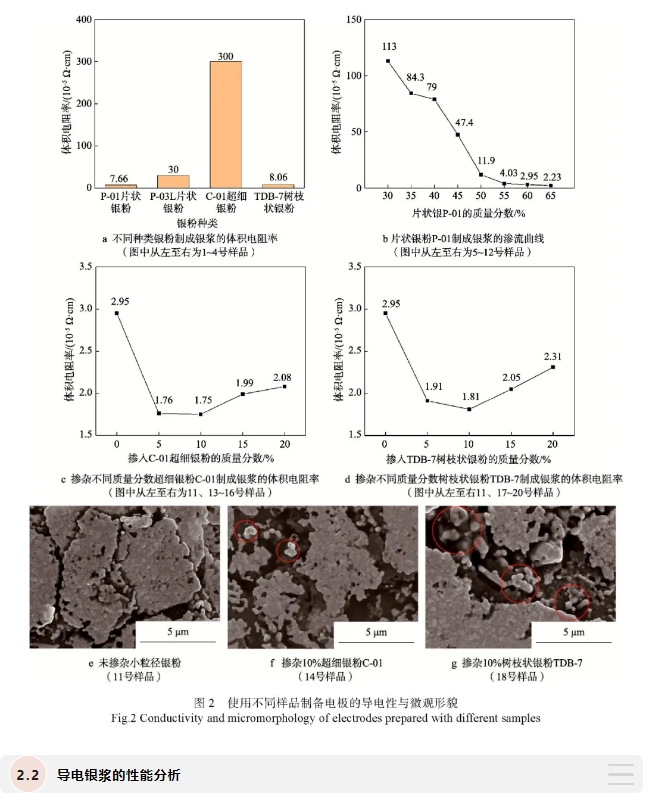

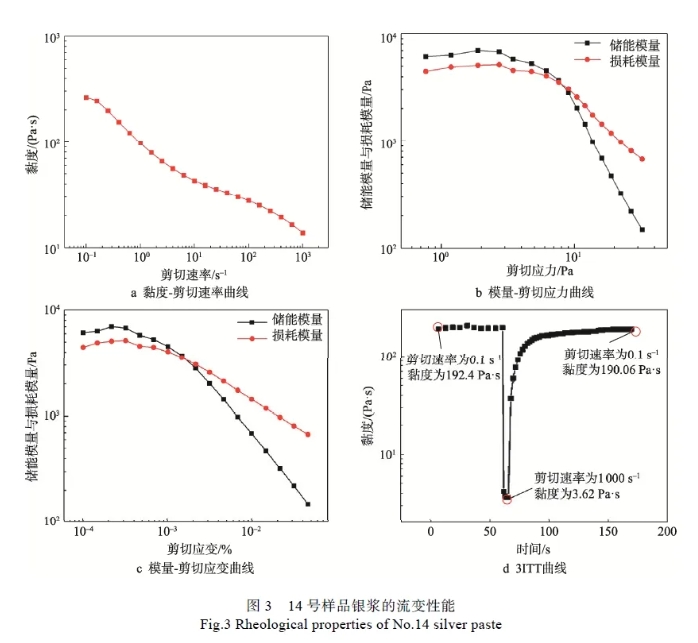

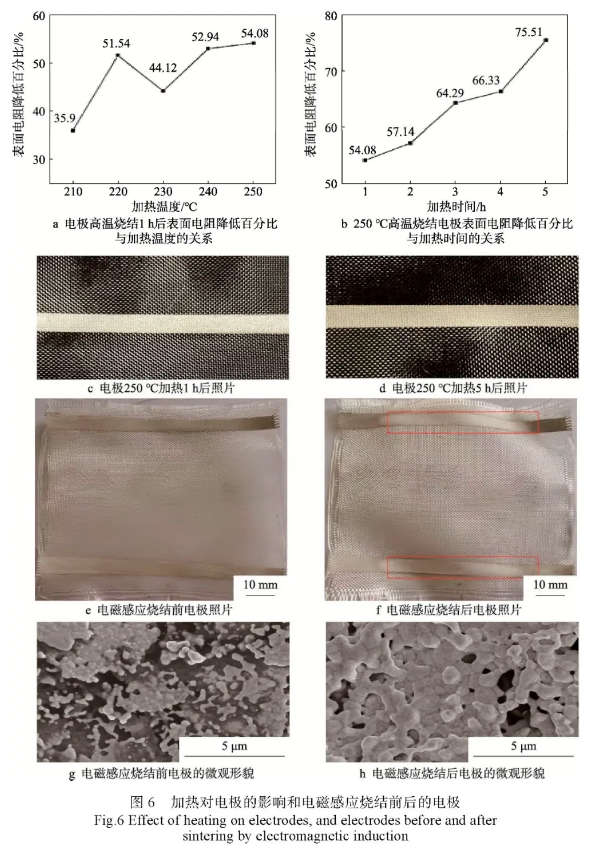

固定加熱溫度為250 ℃，設計實驗進一步探索電極導電性與電極加熱時間的關系。如圖6b 所示，在250 ℃的加熱溫度下，隨著加熱時間的增加，電極導電性不斷增強，在250 ℃加熱5 h 后電極導電性能提升幅度最大，達到了75.51%。如圖6c 和圖6d 所示，當250 ℃加熱1 h 后電極顏色無明顯變化，當250 ℃加熱5 h 后電極外觀發生明顯的變黃現象。這是因?yàn)殚L(zhǎng)時間高溫處理使電極中樹脂發生老化變黃，該實驗現象與圖4c 所示苯氧樹脂250 ℃加熱5 h 出現老化現象互相印證。此外，本小節中電極在250 ℃高溫?zé)Y(jié)實驗無論加熱1 h 或5 h，電極均處于水平放置狀態，因此未觀察到如圖4c 所示明顯的受熱形變/流動現象，但仍可推理250 ℃加熱會對電極帶來形變的風險。
綜合本小節、圖4b 與圖4c 所示的實驗結果，可得出本體系柔性電極合理的高溫?zé)Y(jié)方法：對電極施加220 ℃、1 h 高溫?zé)Y(jié)，可以實現導電性能有效提升，提升幅度約為51.54%。而250 ℃長時間燒結會加速柔性電極老化，并可能使電極發生形變，因此電極高溫?zé)Y(jié)溫度不宜選用250 ℃。印刷電極的樹脂老化現象可能會降低電極與基底之間的附著力，因此在電極燒結時需要考慮電極與基底的結合強度、耐溫性能與加熱時間，避免因長時間加熱導致性能受損，有必要開發一種對基底損傷小、總體加熱時間短的燒結方法。2.4.2 電磁感應燒結實驗電磁感應燒結是一種快速高效的銀電極燒結方式。在電磁燒結功率為0.5 kW、時間為14 s 燒結時，電極溫度升高，電極顏色從電極中部開始由暗黃色（見圖6e）逐漸變?yōu)榘咨ㄒ妶D6f），燒結前電極平均表面電阻為30.4 mΩ/□、燒結后電極白色區域平均表面電阻為16.2 mΩ/□。對比燒結實驗前后掃描電鏡圖（圖6g 與圖6h）可知，電磁感應燒結前銀顆粒分散在樹脂載體中，彼此間距較大；電磁感應燒結后銀顆粒相互熔接，有利于電極導電性的提升。燒結過程中電極由暗黃色逐漸變?yōu)榘咨?，是燒結過程中存在樹脂分解與棕黑色氧化銀受熱分解為白色的銀二者共同導致的宏觀現象。電極中的銀元素在導電漿料制備、絲網印刷、烘箱烘干固化過程中與氧氣作用，發生了部分氧化，生成棕黑色氧化銀或其他銀氧化物，因此宏觀上電極在固化后呈現暗黃色（圖6e）。在電極的電磁燒結感應過程中各價態銀氧化物受熱發生分解，其中氧化銀在溫度達到200 ℃時發生部分分解生成銀和氧氣，在溫度達到300 ℃時完全熱分解并轉化為銀和氧氣[18]。因此電磁感應燒結后，觀察到電極（圖6f）較電磁感應燒結前（圖6e）有顏色變白的現象，此現象也說明電磁燒結過程中電極中段變白部位瞬時溫度超過200 ℃，且較短的總升溫時間使電極中樹脂未發生足夠充分的黃變老化反應。在電極未發生明顯老化現象的前提下，通過對比燒結前后電極的表面電阻變化率（ 高溫?zé)Y(jié)使表面電阻降低了51.54%，電磁感應燒結使表面電阻降低了46.7%）以及燒結總時間（高溫?zé)Y(jié)為1 h，電磁感應燒結為14 s），證明相較于高溫?zé)Y(jié)方法，使用電磁感應燒結方法可有效提高電極-石英玻璃纖維織物的燒結效率，并且電磁感應燒結對織物的非閉合導電通路無明顯加熱效果，因此電磁感應燒結在燒結精確性方面具有明顯優勢。

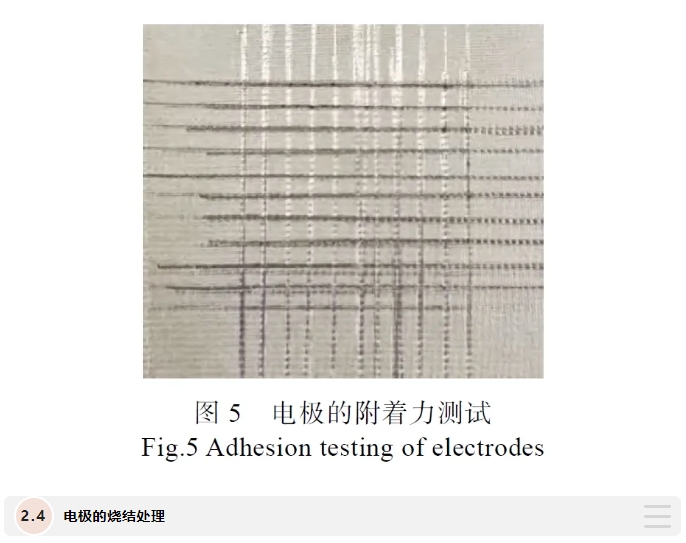

當銀漿含質量分?jǐn)?shù)50%的片狀銀粉和質量分?jǐn)?shù)10%的超細銀粉時，以石英玻璃纖維織物為基底印刷電極的體積電阻率最低，為1.75×10?5 Ω·cm。電極與基底附著力達到5B 級別，彎折后電阻變化率<3%。電極在220 ℃高溫?zé)Y(jié)后導電性提升了51.54%，但燒結時間長達1 h。電極經電磁感應燒結，在14 s 內導電性提升了46.7%。本文選取典型航空、航天復材用力學增強柔性材料石英玻璃纖維織物為基底制備柔性印刷電極，選擇片狀銀粉、超細銀粉作為導電填料，苯氧樹脂作為有機載體，DBE 作為溶劑制備了一種可應用于石英玻璃纖維織物的導電銀漿。使用大、小粒徑銀粉組合可提高石英玻璃纖維織物表面印刷電極中銀顆粒的堆積密度，有利于實現電極的良好導電性和穩定性，磁感應燒結方法可進一步快速提升電極的導電性。電磁感應燒結方法有望應用于航空航天用高質量柔性電路的燒結。本文提出的基于石英玻璃纖維織物的柔性電極制備方法，有望對航空、航天材料的多功能化、智能化發展提供重要技術支撐，該方法在其他多孔柔性織物基底柔性電路開發與應用研究領域也有較好的應用前景。 參考文獻
[1] 陽燦, 周洪飛. 石英玻璃纖維布增強BMP350 聚酰亞胺樹脂基復合材料性能研究[J]. 航空制造技術, 2014,57(15): 56-57. YANG C, ZHOU H F. Study on Properties of Polyimide Matrix Composites Reinforced by Quartz Fibre Cyanate[ J]. Aeronautical Manufacturing Technology, 2014, 57(15): 56-57.[2] 王瑾, 繆旭紅. 基于織物的柔性電路制備方法及應用研究進展[J]. 絲綢, 2021, 58(3): 36-40. WANG J, MIAO X H. Research Progress on Fabrication and Application of Flexible Circuit Based on Fabric[J]. Journal of Silk, 2021, 58(3): 36-40.[3] 杜澤凡, 潘明熙, 黃惠, 等. 樹枝狀銀粉及表面處理對導電銀膠的性能影響[J]. 功能材料, 2023, 54(5):5210-5216. DU Z F, PAN M X, HUANG H, et al. Effect of Dendritic Silver Powder and Surface Treatment on the Properties of Conductive Silver Adhesives[J]. Journal of Functional Materials, 2023, 54(5): 5210-5216.[4] WANG Z H, WANG D, ZHANG C B, et al. A Fluorinated Polyimide Based Nano Silver Paste with High Thermal Resistance and Outstanding Thixotropic Performance[J]. Polymers, 2023, 15(5): 1150-1163.[5] 鄒燕清. 柔性電路用低溫導電銀漿的制備及其性能的研究[D]. 南京: 南京航空航天大學, 2021: 33-45. ZOU Y Q. Preparation and Performance of Low- Temperature Conductive Silver Paste for Flexible Circuits[D]. Nanjing: Nanjing University of Aeronautics and Astronautics, 2021: 33-45.[6] 李燕華, 左川, 梁云, 等. 不同組合銀粉對低溫固化導電銀漿性能的影響[J]. 貴金屬, 2019, 40(3): 27-32. LI Y H, ZUO C, LIANG Y, et al. The Effect of Combination Silver Particles on the Properties of Low-Temperature Curing Conductive Silver Pastes[J]. Precious Metals, 2019, 40(3): 27-32.[7] 張毅沖, 馬文石, 鄭輝. 三元氯醋樹脂/環氧基導電油墨的制備及性能[J]. 復合材料學報, 2016, 33(9): 1964-1972. ZHANG Y C, MA W S, ZHENG H. Preparation and Properties of Vinylchoride-Vinylacetate-Dicarboxylic Acid Terpolymer/Epoxy Based Conductive Ink[J]. Acta Materiae Compositae Sinica, 2016, 33(9): 1964-1972.[8] TAN H W, SAENGCHAIRAT N, GOH G L, et al. Induction Sintering of Silver Nanoparticle Inks on Polyimide Substrates[J]. Advanced Materials Technologies, 2020, 5(1): 260-271.[9] WU Z H, LIU W, FENG J Y, et al. Novel Cu@Ag Micro/ Nanoparticle Hybrid Paste and Its Rapid Sintering Technique via Electromagnetic Induction for High-Power Electronics[J]. ACS Omega, 2023, 8(34): 31021-31029.[10] GUBAREVICH A V, HOMMA G, YOSHIDA K. Boron Carbide with Improved Mechanical Properties Fabricated via Rapid Pressureless Densification with Electromagnetic Induction Assistance[J]. Scripta Materialia, 2024, 238: 115731.[11] JI Y, MIAO P, ZHANG R, et al. Novel Epoxy Adhesives Based on Conductive Micron-sized Silver Flowers[J]. Polymer Composites, 2022, 43(12): 8761-8770.[12] DING Z, LUO S, HE R, et al. Preparation of Nano- silver Conductive Ink and Its Application in High-precision Flexible Circuit Printing[J]. Rare Metal Materials and Engineering, 2023, 52(10): 3530-3538.[13] KAYAHARMAN M, ARGASINSKI H, ATKINSON J,et al. Enhancing and Understanding the High Stretchability of Printable, Conductive Silver Nanowire Ink[J]. Journal of Electronic Materials, 2023, 52(7): 4634-4643.[14] LI C M, SUN Y, SUN M, et al. Novel Cocklebur-Like Nano Silver Oxide for Low-Temperature Curing Pastes with Dense Conductive Paths[J]. Journal of Materials Science: Materials in Electronics, 2023, 34(27): 1856.[15] 劉克明, 堵永國, 余翠娟, 等. 銀納米線的尺寸和添加量對導電銀漿性能的影響[J]. 貴金屬, 2017, 38(4):13-18. LIU K M, DU Y G, YU C J, et al. The Impact of the Size and Quantity of AgNWs on the Properties of Silver Paste[J]. Precious Metals, 2017, 38(4): 13-18.[16] 余翠娟, 堵永國, 王震. 觸變劑加入方式對銀合金焊膏流變學性能的影響[J]. 貴金屬, 2019, 40(2): 50-54. YU C J, DU Y G, WANG Z. Effect of the Adding Method of Thixotropic Agent on the Rheological Properties of Silver Alloy Solder Paste[J]. Precious Metals, 2019,40(2): 50-54.[17] 車龍. 高分辨、高導電固化型銀漿的研究[D]. 長沙:國防科學技術大學, 2014: 13-14. CHE L. Study on High Resolution and High Conductivity Solidified Silver Paste[D]. Changsha: National University of Defense Technology, 2014: 13-14.[18] HSIANG H I, CHEN C C, FAN L F, et al. Rheological Behaviors of Silver Conductive Pastes with Ethyl Cellulose[J]. Circuit World, 2021, 47(1): 43-49.[19] DELOR-JESTIN F, DROUIN D, CHEVAL P Y, et al. Thermal and Photochemical Ageing of Epoxy Resin-Influence of Curing Agents[J]. Polymer Degradation and Stability, 2006, 91(6): 1247-1255.
